Разбор примеров

В examples/demo — демо-сервис с пятью процессами. Каждый показывает свою часть go-bpm. Для каждого ниже: схема, как он устроен в BPMN, что сгенерировано, как запустить и что увидеть.

Запуск демо — Быстрый старт. Команды ниже предполагают сервис на :8080.

Общие файлы демо:

• bpmgen/model/data_model.go — модель: Amount int (шлюз TestBpmProcess), A, B, C, D string (решения TestDecision), Approved bool (шлюз TestUserTask);
• bpmgen/services/services.go — пустой Services: внешних зависимостей у демо нет;
• bpmgen/handlers/ — обработчики doSomeAsync, failingTask, slowTask, paralel1…paralel4 — заглушки, которые сразу возвращают nil;
• cmd/demo/main.go — сервис: миграции, движок, API, консоль, флаги истории.

TestDecision: бизнес-правила DMN#

Две business rule task подряд: первая считает c по a и b, вторая — d по a и только что посчитанному c. Так в go-bpm собираются цепочки решений (зависимых решений requiredDecision нет).

BPMN и DMN#

<bpmn:businessRuleTask id="Activity_0xzljrt" name="Бизнес правило">
  <bpmn:extensionElements>
    <zeebe:calledDecision decisionId="Decision_1" resultVariable="c" />
  </bpmn:extensionElements>
</bpmn:businessRuleTask>

Decision_1 «Test Decision», hit policy UNIQUE (по умолчанию):

SubDecision «Sub Decision»:

Правила Decision_1 пересекаются (a = "some", b = "some" подходит под два правила) — для UNIQUE это ошибка моделирования, но go-bpm пересечения не проверяет и возвращает первое подошедшее.

Сгенерированный код#

test_decision/decision_decision_1.go:

func decideDecision1(data *model.DataModel) (string, []string) {
	a := data.A // Некая переменная a
	b := data.B // Некая переменная b

	// DecisionRule_04e4bk8: "foo" | "bar" => "correct foobar"
	if a == "foo" && b == "bar" {
		return "correct foobar", []string{"DecisionRule_04e4bk8"}
	}
	// DecisionRule_1a2n073: "some" | - => "some a"
	if a == "some" {
		return "some a", []string{"DecisionRule_1a2n073"}
	}
	// DecisionRule_0t56a5i: - | "some" => "some b"
	if b == "some" {
		return "some b", []string{"DecisionRule_0t56a5i"}
	}
	// DecisionRule_1kb19kv: - | - => "default"
	return "default", []string{"DecisionRule_1kb19kv"}
}

test_decision/method_activity_0xzljrt.go вызывает решение, пишет вызов в историю и кладёт результат в data.C.

Запуск#

for v in '{"a":"some","b":"x"}' '{"a":"foo","b":"bar"}' '{"a":"z","b":"some"}' '{"a":"z","b":"z"}'; do
  curl -XPOST localhost:8080/api/v1/processes/TestDecision/instances -d "{\"variables\":$v}"
done

SubDecision всегда даёт "": правило "make KYC cool!" требует c = "red", а Decision_1 такого значения не выдаёт. Хотите его увидеть — добавьте в Decision_1 правило с выходом "red" и перегенерируйте.

В консоли откройте экземпляр и кликните по «Бизнес правило» → «Показать сработавшие правила»: таблица Decision_1 с подсвеченной строкой.

TestUserTask: задачи пользователей#

• «Согласовать заявку» (Approve) — для групп managers и admins, форма approve-form.
• «Согласовано?» — по переменной approved из формы.
• «Исправить заявку» (Fix) — исполнитель из переменной initiator, после исправления — снова согласование.

BPMN#

<bpmn:userTask id="Approve" name="Согласовать заявку">
  <bpmn:extensionElements>
    <zeebe:assignmentDefinition candidateGroups="managers, admins" />
    <zeebe:formDefinition formKey="approve-form" />
  </bpmn:extensionElements>
</bpmn:userTask>
<bpmn:exclusiveGateway id="Gateway_approved" name="Согласовано?" default="Flow_rework" />
<bpmn:sequenceFlow id="Flow_approved" name="да" sourceRef="Gateway_approved" targetRef="EndEvent_1">
  <bpmn:conditionExpression xsi:type="bpmn:tFormalExpression">=approved</bpmn:conditionExpression>
</bpmn:sequenceFlow>
<bpmn:userTask id="Fix" name="Исправить заявку">
  <bpmn:extensionElements>
    <zeebe:assignmentDefinition assignee="=initiator" />
  </bpmn:extensionElements>
</bpmn:userTask>

Сгенерированный код#

В flow-gen.go user task — данные, без методов:

"Approve": {
	ElementId:    "Approve",
	ActivateType: bpm.ActivateTypeUserTask,
	NextElements: []string{"Flow_decided"},
	UserTask: &bpm.UserTask{
		Name:            "Согласовать заявку",
		CandidateGroups: []string{"managers", "admins"},
		FormKey:         "approve-form",
	},
},
"Fix": {
	// ...
	UserTask: &bpm.UserTask{
		Name:     "Исправить заявку",
		Assignee: "${initiator}",
	},
},

=initiator записан как ${initiator} — так движок понимает, что это переменная. Условие шлюза — cond_gateway_approved.go: if data.Approved { return "Flow_approved" }, иначе default Flow_rework.

Запуск: согласовать с первого раза#

curl -XPOST localhost:8080/api/v1/processes/TestUserTask/instances \
  -d '{"variables":{"initiator":"alice"},"businessKey":"request-1"}'

# очередь bob из группы managers
curl 'localhost:8080/api/v1/tasks?candidateUser=bob&candidateGroup=managers'

curl -XPOST localhost:8080/api/v1/tasks/<task_uid>/claim    -d '{"userId":"bob","groups":["managers"]}'
curl -XPOST localhost:8080/api/v1/tasks/<task_uid>/complete -d '{"userId":"bob","variables":{"approved":true}}'

Экземпляр завершён: GET /api/v1/instances?businessKey=request-1 → "status": "completed".

Запуск: вернуть на исправление#

Выполните «Согласовать» с {"approved": false, "comment": "нет суммы"}. Появится задача «Исправить заявку», сразу назначенная alice:

curl 'localhost:8080/api/v1/tasks?assignee=alice'
curl localhost:8080/api/v1/tasks/<task_uid>    # с variables: initiator, approved, comment — данные для формы
curl -XPOST localhost:8080/api/v1/tasks/<task_uid>/complete -d '{"userId":"alice","variables":{"amount":100}}'

Берите её в работу не нужно — она уже назначена. После выполнения снова появится «Согласовать заявку» для групп.

Что посмотреть#

• Консоль → Задачи: пользователь bob, группы managers — «Можно взять»; пользователь alice — «Мои задачи».

• Ошибки API: carol из группы accounting получит 403 на claim, bob — 409 на complete чужой задачи.

• История экземпляра: клик по «Согласовать заявку» — блок «Назначение»: по карточке на каждый приход токена, кто брал, когда, кто мог взять. На снимке заявка прошла круг: bob вернул её на исправление, alice исправила, и вторую задачу согласования взяла в работу erin.

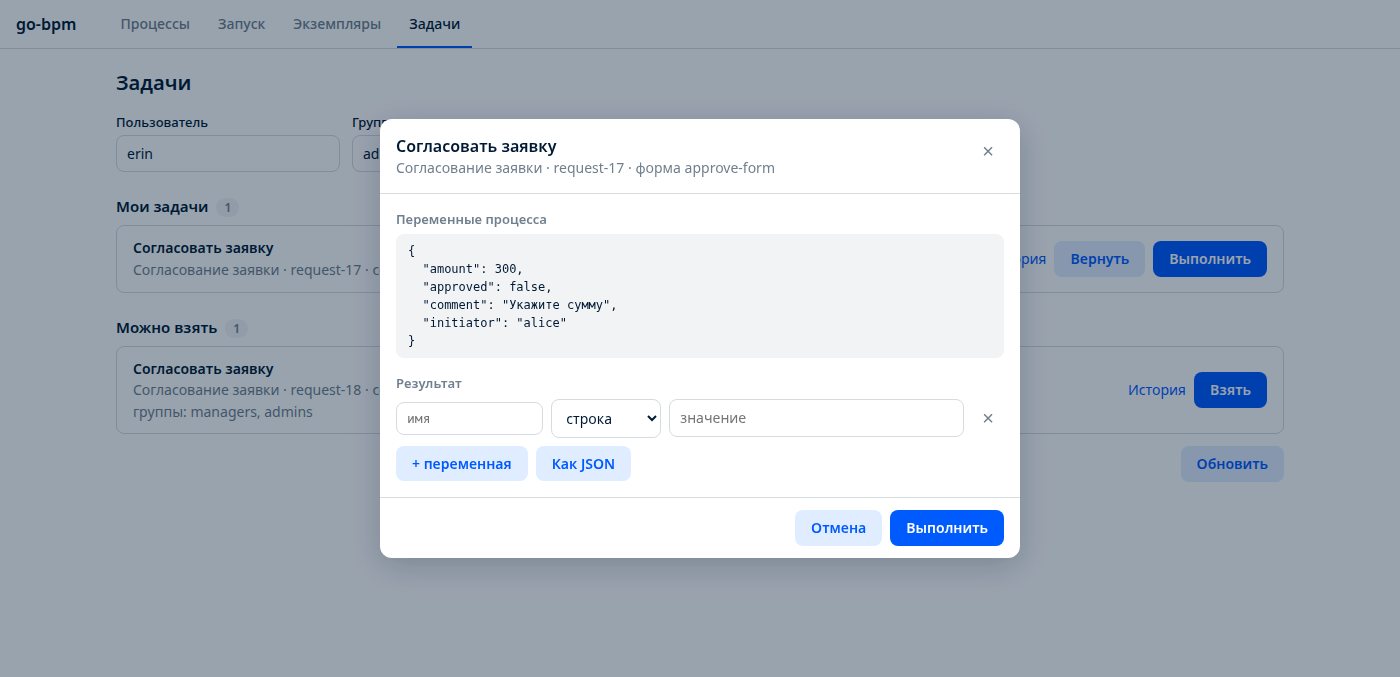

• Выполнение задачи в консоли: переменные процесса на момент создания задачи и редактор результата.



• Без initiator: запустите процесс без переменных и верните на исправление. В логе user task assignment skipped, задача «Исправить» без исполнителя и кандидатов — её видит и может взять любой.

TestBpmProcess: шлюзы, скрипт, параллельные ветки, call activity#

Что внутри#

Скрипт без resultVariable — это Go-код, fmt импортирован автоматически:

// Activity0shk46q - скрипт задачи Activity_0shk46q «Сделать скриптово»
func Activity0shk46q(ctx context.Context, svc *services.Services, data *model.DataModel) error {
	fmt.Println("Hey")
	return nil
}

Условие шлюза:

func gateway1nptppd(data *model.DataModel) string {
	// в процессе: amount == 55
	if data.Amount == 55 {
		return "Flow_0fs8mon"
	}
	return "Flow_1wibfjd"
}

Изначально переменная называлась a, но в модели A string занят решением TestDecision. Одна модель на все процессы, поэтому переменная переименована в amount.

Запуск#

curl -XPOST localhost:8080/api/v1/processes/TestBpmProcess/instances -d '{"variables":{"amount":55}}'
curl -XPOST localhost:8080/api/v1/processes/TestBpmProcess/instances -d '{"variables":{"amount":1}}'

• amount = 55: после подпроцесса — сразу End.
• amount = 1: ветка «нет» — в логе сервиса Hey, затем две параллельные ветки и слияние.
• В обоих случаях в списке экземпляров два: TestBpmProcess и testSubProcess с parent_instance_uid родителя. В истории родителя клик по «Некий подпроцесс» → ссылка на дочерний экземпляр, двойной клик — переход.

Paral 1 и Paral 2 — синхронные методы, поэтому выполняются в одном шаге друг за другом. Слияние Gateway_0nsow60 ждёт обе ветки: первая пришедшая записывает себя в bpm_parallel_sync, вторая продолжает.

testSubProcess: параллельные service task#

Процесс, который вызывает TestBpmProcess. Его можно запустить и сам по себе.

• Разветвление на три ветки, слияние ждёт три (ParallelSyncQuantity: 3).
• Все задачи веток — service task: каждая ставит свою задачу очереди, и обработчики разных jobType выполняются одновременно. Вторая ветка — две service task подряд.
• NormalMethodName — пример понятного id: обработчик всё равно называется по jobType (Paral3), а не по id.

curl -XPOST localhost:8080/api/v1/processes/testSubProcess/instances -d '{}'

В истории видно activated и completed у каждой service task и порядок прихода веток к слиянию.

TestTimerAndException: таймеры и ошибки#

В flow-gen.go граничные события — у задач:

"Activity_0hnpv77": {
	ElementId:    "Activity_0hnpv77",
	ActivateType: bpm.ActivateTypeQueue,
	NextElements: []string{"Flow_0cnlbwr"},
	TaskType:     "slowTask",
	Boundaries: []bpm.Boundary{
		{ElementId: "Event_12ry18w", Type: bpm.BoundaryTypeTimer, Timer: 1 * time.Second},
	},
},

С заглушками#

Методы и обработчики демо — заглушки, поэтому процесс идёт по основному пути: «это 1» → ждёт 3 секунды → «это 2» → «это 3» → «это 4» → «это 5» → End. Граничные события не срабатывают.

curl -XPOST localhost:8080/api/v1/processes/TestTimerAndException/instances -d '{}'

Эксперименты: заставить события сработать#

Чтобы увидеть каждую ветку, допишите заглушки так, чтобы ими управляли переменные. Поля в модель:

// model/data_model.go
Sleep1 int  `json:"sleep1"` // секунд в «это 1»
Fail2  bool `json:"fail2"`  // бизнес-ошибка в «это 2»
Sleep4 int  `json:"sleep4"` // секунд в slowTask
Fail5  bool `json:"fail5"`  // техническая ошибка в failingTask

«это 1» — метод, который слушает ctx (иначе граничный таймер метода не сработает):

func Activity0t9anfq(ctx context.Context, svc *services.Services, data *model.DataModel) error {
	select {
	case <-time.After(time.Duration(data.Sleep1) * time.Second):
		return nil
	case <-ctx.Done():
		return ctx.Err()
	}
}

«это 2» — бизнес-ошибка:

func Activity0jxex4s(ctx context.Context, svc *services.Services, data *model.DataModel) error {
	if data.Fail2 {
		return bpm.NewError("FAIL2", "ошибка в «это 2»")
	}
	return nil
}

Обработчики:

func SlowTask(ctx context.Context, svc *services.Services, job bpm.Job, data *model.DataModel) error {
	time.Sleep(time.Duration(data.Sleep4) * time.Second)
	return nil
}

func FailingTask(ctx context.Context, svc *services.Services, job bpm.Job, data *model.DataModel) error {
	if data.Fail5 {
		return errors.New("внешняя система недоступна")
	}
	return nil
}

Результаты (история экземпляра без переходов):

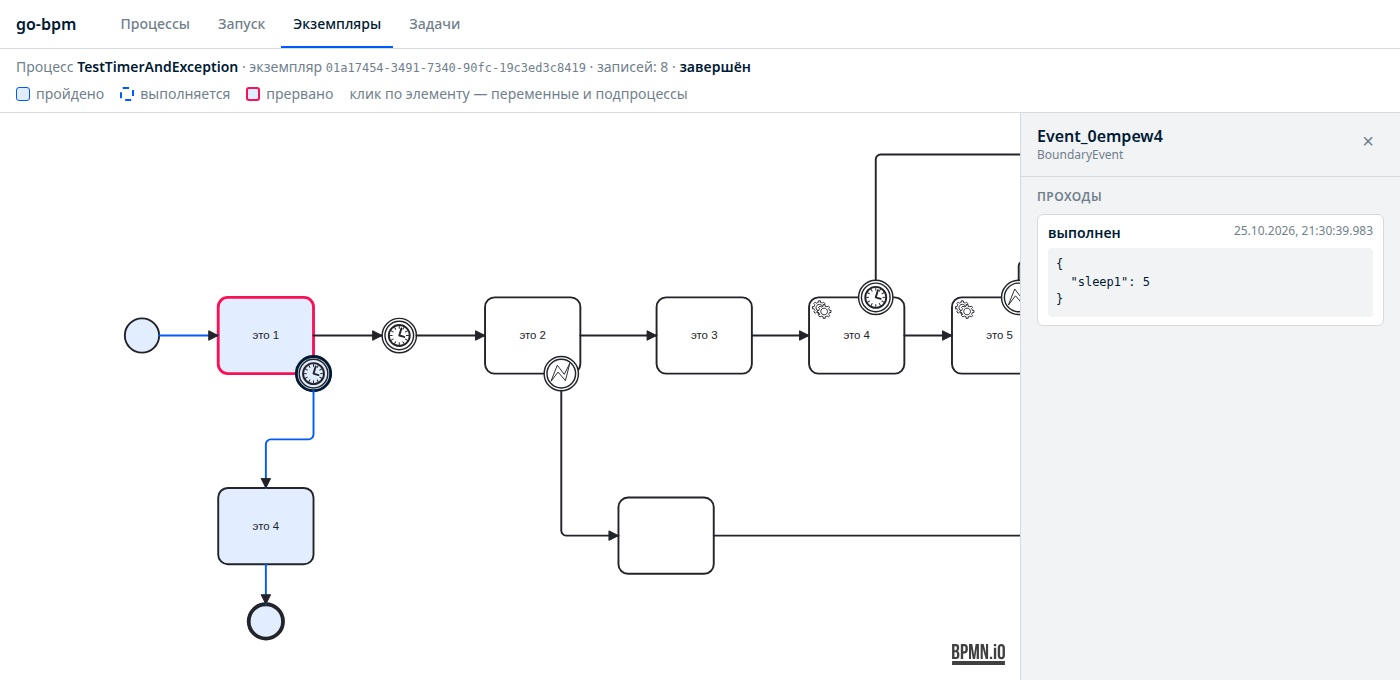

{"sleep1": 5} — граничный таймер метода. В истории «это 1» обведена красным — прервана, дальше пройдена ветка таймера:

terminated это 1
completed  таймер 2s у «это 1»
completed  это 4 (метод)
completed  End

{"fail2": true} — граничная ошибка метода, код и текст в переменных. В панели граничного события видны errorCode и errorMessage:

completed  это 1
activated  таймер 3s
completed  таймер 3s
terminated это 2
completed  ошибка у «это 2»     errorCode=FAIL2 errorMessage=ошибка в «это 2»
completed  обработка ошибки
completed  End

{"sleep4": 3} — граничный таймер service task. Обработчик доработает свои 3 секунды, но его результат будет отброшен (в логе task result dropped: lease lost or task cancelled):

...
activated  это 4 (slowTask)
terminated это 4 (slowTask)
completed  таймер 1s у slowTask
completed  End

{"fail5": true} — техническая ошибка service task. retries не задан — одна попытка, после неё ошибку ловит граничное событие без кода. errorCode пустой, errorMessage — текст ошибки:

...
activated  это 5 (failingTask)
terminated это 5 (failingTask)
completed  ошибка у failingTask  errorMessage=внешняя система недоступна
completed  End

Таймер service task считает и время в очереди. Если запустить {"sleep4": 3} и {"fail5": true} подряд, у второго экземпляра тоже сработает таймер slowTask: у jobType один воркер (TaskWorkers = 1), и задача ждала в очереди, пока первый обработчик спит. Граничный таймер отсчитывается от постановки задачи. Если задач одного jobType много, увеличьте TaskWorkers или число экземпляров сервиса. Так же считает и Camunda: таймер стартует, когда задача активирована, а не когда её взял воркер.

Как сделать свой пример#

1. Нарисуйте процесс в examples/demo/process/ (или в process/ своего сервиса).
2. make generate — генератор подскажет поля модели и создаст заготовки.
3. Допишите методы и обработчики, make generate ещё раз (проверка сборки).
4. make run, запуск из консоли, разбор в истории экземпляра.

Пошагово, с нуля — в Быстром старте.
